引言：當?shù)皖l邏輯在高頻世界崩塌
在低頻電路的世界里，工程師們習慣了用電壓和電流來描述一切。基爾霍夫定律是我們的圣經，節點上的電壓處處相等，導線只是能量的透明通道。然而，當我們踏入射頻（RF）的領域，頻率飆升，波長縮短至與器件尺寸相當時，那個熟悉的低頻世界瞬間崩塌了。
同一根導線上，不同位置的電壓竟然不再相同！曾經賴以生存的“測電壓、量電流”的底層邏輯徹底失效。面對這個混亂的高頻世界，我們不禁要問：射頻工程的“第一性原理”究竟是什么？
我們需要一塊不可再拆解的基石，它必須絕對忠于高頻的物理現實，同時能作為一切工程推導的起點。這塊基石，就是S參數。

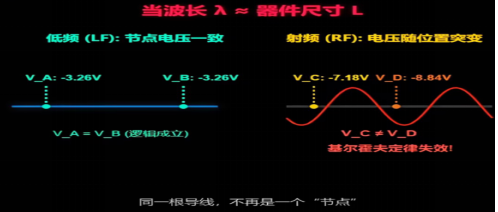

[低頻電路與高頻射頻的對比示意圖]
要理解S參數，首先要顛覆我們的認知。在射頻世界里，唯一不變的客觀事實不再是瞬間充滿電路的電荷，而是能量。
能量不再靜止，而是像水波一樣，以電磁波的形式在介質中向前推進。這就是行波。只要有波遇到障礙物（即阻抗不連續點），就會發生兩件事：
· 入射波：沖過去的能量。
· 反射波：被彈回來的能量。
這才是高頻世界最底層的真相。就連我們勉強能在端口測到的電壓和電流，本質上也是這兩股波疊加后的結果。因此，射頻工程的第一步，就是拋棄絕對的電壓、電流概念，轉而建立“去”和“回”的行波思維。
但這帶來了一個工程難題：物理學家可以只談論波，但工程師要造東西。怎么把看不見、摸不著的“去”和“回”，變成儀器上能精準測量的數字？
一、物理真相：從“電壓電流”到“行波思維”的范式轉移
[電磁波在傳輸線中傳播及遇到障礙物產生反射的示意圖]
為了解決測量難題，全行業的先驅們共同定下了一個絕對的工程基礎——50 歐姆特性阻抗。
這就好比給全世界的射頻系統統一了“度量衡”。只要鎖住入射波和反射波的比例關系，就成了唯一確定的量。我們不需要知道器件內部復雜的電磁場是如何“翻江倒海”的，只需要站在端口，測算反射波除以入射波等于多少。
我們將器件視為一個兩端口的黑盒：
· 信號從端口1打進去，要么從端口1彈回來（反射），要么從端口2傳出去（傳輸）。
· 信號從端口2打進去，同理。
這就構成了四條路徑：一進一回、一進二出、二進一回、二進二出。這是一個兩端口器件最少且最完整的能量交互關系。
二、工程基石：50歐姆標準與黑盒模型
[雙端口網絡黑盒模型圖]
將上述四條能量路徑用復數寫成一個矩陣，它就是射頻工程的“上帝代碼”——S參數（Scattering Parameters，散射參數）。
為什么敢叫它“第一性原理”？因為在射頻工程里，一切概念都是從S參數推導出來的。它不是為了折磨工程師而發明的復雜數學，它是人類為了馴服高頻電磁波找到的最純粹、最本質的語言。
讓我們看看它的威力：
S11（反射系數）：
衍生出了回波損耗（Return Loss），告訴我們有多少能量被浪費了。
衍生出了駐波比（VSWR），直觀反映匹配程度。
奠定了阻抗匹配理論的基礎，讓能量傳輸效率最大化。
S21（傳輸系數）：
直接定義了放大器的增益。
決定了濾波器的插入損耗和頻響曲線，塑造了信號的形狀。
S12 & S22：
它們組合在一起，能推導出放大器會不會自激震蕩（穩定性圓），這是射頻電路穩定工作的生命線。
平時我們在射頻里死磕的那些參數，全部都是S參數的表象和變體。有了S參數，整個射頻鏈路的匹配、傳輸、級聯，全都能在數學上被精準計算。
三、萬物之源：S參數如何推導整個射頻世界
[矢量網絡分析儀屏幕顯示的S參數曲線圖]
有人可能會問，為什么不是Z參數（阻抗參數）或Y參數（導納參數）？
在低頻下，Z和Y參數確實好用，因為它們基于電壓和電流的直接測量。但在高頻下，開路（測Z參數需要）和短路（測Y參數需要）在物理上幾乎無法實現——任何引線都會引入寄生電感和電容，導致測量失真。
而S參數基于行波，測量時只需要將端口匹配到50歐姆（這在工程上極易實現），完全避開了高頻下的寄生效應。矢量網絡分析儀（VNA） 就是專為測量S參數而生的神器，它讓不可見的電磁波變得可視、可控。
我的觀點：S參數的偉大之處，不僅在于數學上的優雅，更在于它完美地架起了物理現實與工程實踐之間的橋梁。它承認了高頻世界的復雜性（波的傳播），卻用最簡潔的方式（矩陣）將其封裝，讓工程師能夠像搭積木一樣設計復雜的射頻系統。這是一種極致的工程智慧。
回顧全文，我們可以清晰地總結出為什么S參數是射頻工程的第一性原理：
1. 不可化簡：它直接對應了高頻下能量以行波傳播的物理底色，是現象背后的本質。
2. 天然可測：依托50歐姆標準和矢量網絡分析儀，它將抽象的波變成了精準的數字化指標。
3. 孕育萬物：從阻抗匹配到濾波器設計，從增益計算到穩定性分析，整個射頻大廈都構建在S參數之上。
四、延伸思考：為什么是S參數而不是其他？
總結：掌握本質，方能駕馭高頻
在技術日新月異的今天，5G、6G、衛星通信、雷達探測……高頻應用無處不在。無論技術如何迭代，對物理本質的洞察永遠是工程師最核心的競爭力。
當你下次面對復雜的射頻電路時，不妨透過那些繁瑣的指標，回歸到最本質的S參數。因為，掌握了它，你就掌握了馴服高頻電磁波的終極語言。
