在電子工程的宏大版圖中，存在著一個鮮為人知卻涇渭分明的“階級劃分”：玩直流的工程師盯著電壓表上的數字，玩低頻信號的工程師關注示波器上的波形起伏，而一旦踏入射頻（RF）的領域，規則瞬間改寫——這里的人只看能量。
很多人初次接觸射頻時會感到困惑：為什么射頻工程師幾乎從不測量電壓和電流？是因為儀器精度不夠嗎？答案是否定的。真相更為震撼：在射頻頻段，傳統的“電壓”概念由于物理尺度的限制，已經徹底失效。如果你還試圖用“導線就是連接點”的經典邏輯去理解5G信號或微波傳輸，那你可能還停留在十九世紀的電學溫床里，尚未觸碰到現代通信的門檻。
要理解射頻世界的獨特性，我們必須引入第一個底層邏輯：集中參數模型的崩塌。

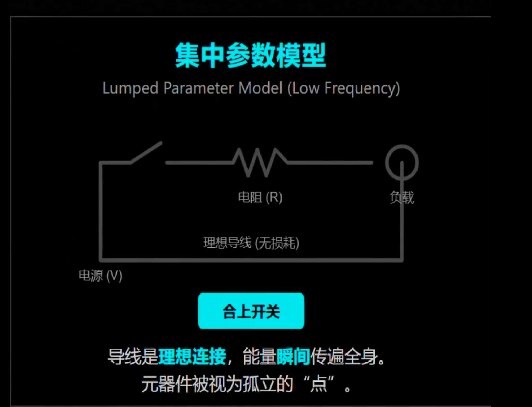

在低頻電路中，我們習慣將元件視為理想的“點”，導線則是零阻抗的完美連接。電阻就是電阻，電容就是電容，能量仿佛瞬間傳遍整個電路。這種假設構成了經典的集中參數模型，它在低頻下完美運行。

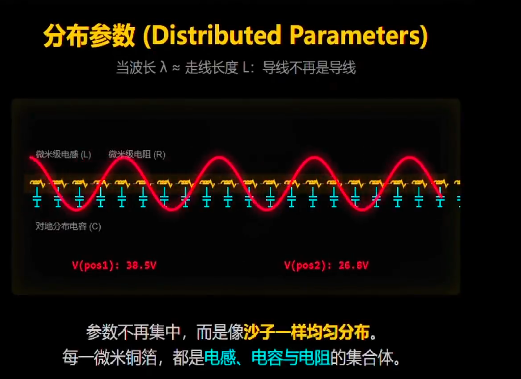

然而，當信號頻率飆升，波長縮短到與電路板走線尺寸相當時，物理規則發生了劇變。此時，導線不再是單純的導體，它進化成了分布參數的集合體。每一微米的銅箔都同時具備了微小的電感、對地的電容以及由趨膚效應產生的電阻。這些參數不再集中在某個具體的元件里，而是像沙子一樣均勻分布在整條路徑上。
觀點延伸：這就像是從“點對點”的快遞模式，變成了“沿途散落”的廣播模式。在射頻電路中，你找不到一個純粹的“點”去測量電壓，因為能量正以電磁場的形式在整條路徑上瘋狂共振。任何試圖在某一點定義電壓的行為，都如同試圖在波濤洶涌的海面上定義某一滴水的確切高度，既困難又缺乏物理意義。
(分布參數的集合體示意圖)
既然參數是分布的，那么這根導線就不再叫導線，它有了一個更高級的名字——傳輸線。這是射頻界的第二個核心術語。

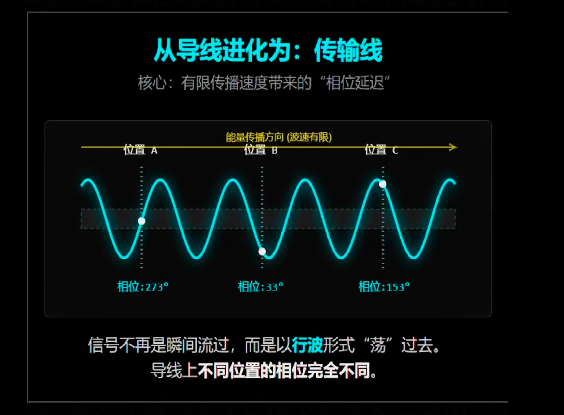

在傳輸線上，信號不是像水流一樣“流”過去的，而是以行波的形式“蕩”過去的。由于電磁波傳播速度有限，導線上不同位置的相位完全不同。根據傳輸線理論，導線上任意一點的電壓其實是入射波和反射波的矢量疊加。

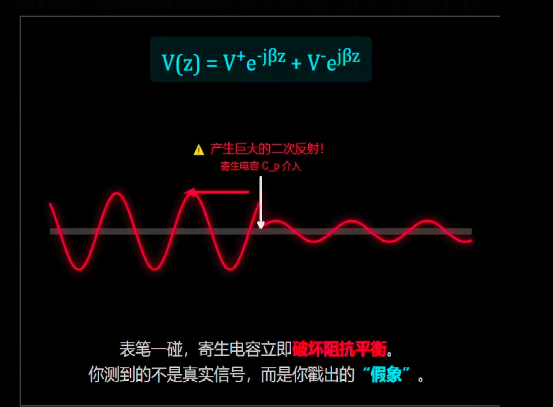

這就引出了一個致命的問題：當你拿著萬用表或示波器的表筆去測量時，表筆本身的寄生電容會瞬間破壞傳輸線的阻抗平衡，產生巨大的二次反射。換句話說，你測得的根本不是真實的信號，而是你這一“戳”所制造出來的假象。
(傳輸線行波與反射波疊加效應的示意圖)
既然電壓和電流變成了不可琢磨的幻影，射頻工程難道要陷入玄學嗎？當然不。我們要感謝二十世紀六十年代惠普實驗室的一群天才工程師，其中以黑川健行為代表。他們意識到傳統的電學參數在射頻面前已走入死胡同，于是實施了一場跨時代的降維打擊。
他們的邏輯簡單而粗暴：既然電壓測不準，那我們索性就不測了，只測能量流。

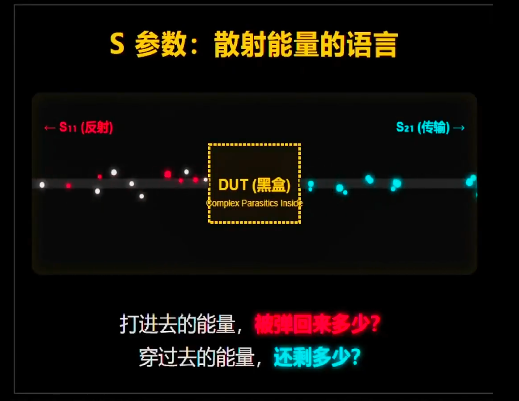

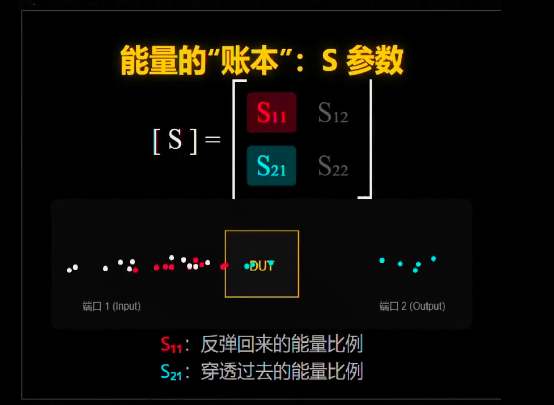

基于這一思想，他們定義了一套全新的語言——S參數（散射參數）。S參數將復雜的分布參數效應全部封印在一個“黑盒子”里。它不再追問“電壓是多少”，而是直接詢問：“打進去的能量被彈回來多少？傳過去的能量還剩下多少？”
深度解析：S參數的出現，標志著射頻工程從“場論的泥潭”中解脫出來，進入了可量化、可設計的工程化時代。它將復雜的電磁場問題轉化為簡單的端口能量關系，直接終結了射頻領域的“玄學時代”，開啟了現代通信、雷達乃至5G/6G技術的大門。
從電壓到能量，從集中參數到分布參數，從測量點到掃描端口，射頻工程不僅僅是技術的升級，更是思維模式的根本躍遷。
當我們面對高頻世界時，必須放下低頻時代的直覺，擁抱電磁場的本質。S參數不僅是一個工具，更是一種哲學：在無法精確掌控細節時，通過宏觀的能量守恒來把握系統的本質。
(矢量網絡分析儀測試S參數示意圖)
