引言：被忽視的通信基石
當我們談?wù)?/span>5G、WiFi6或是未來的6G時，目光往往聚焦在“速度”、“帶寬”或是“低延遲”這些顯性的指標上。然而，支撐起這一切高速數據傳輸?shù)牡讓舆壿?，卻隱藏在一個看似簡單卻極具顛覆性的數學結構中——IQ調制。

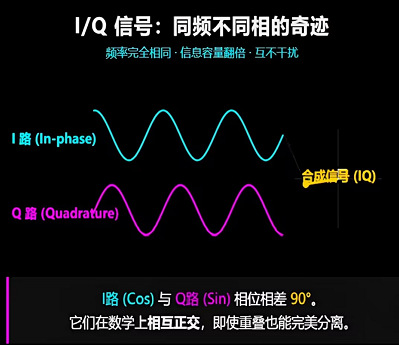

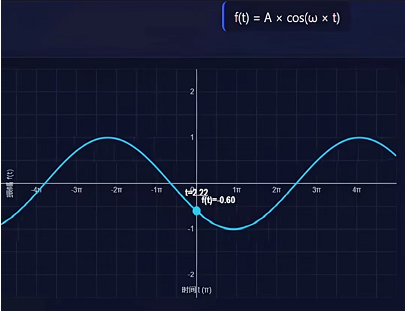

你是否想過，為什么早期的無線電只需要一條波 $A cos(omega t)$，而今天幾乎所有的現代通信系統（從手機到衛星）都演化成了兩條信號 I 和 Q？更令人稱奇的是，這兩條信號頻率完全相同，卻能同時傳輸信息且互不干擾。這并非簡單的疊加，而是一場從“一維線性”到“二維平面”的思維躍遷。今天，我們就來拆解這個奠定現代通信基石的“隱形引擎”。
[早期單載波無線電示意圖與現代雙路IQ信號結構的對比圖]
一、頻譜的浪費與單邊帶的困境
故事要從無線電的早期說起。那時的主流調制方式是調幅（AM），其信號表達式簡單直接。但如果我們審視它的頻譜，會發現一個巨大的浪費：除了載波，還有上邊帶和下邊帶。這兩個邊帶其實是鏡像對稱的，包含的信息完全一致。這意味著，一半的頻譜資源被冗余地浪費了。
為了提升效率，工程師們提出了一個大膽的想法：單邊帶通信（SSB）。既然兩個邊帶信息一樣，為什么不砍掉一個，只發送其中一個？理論上，這能讓頻譜利用率直接翻倍。
實現這一目標的關鍵，在于利用相位抵消。如果生成兩條正交的載波 $cos(omega t)$ 和 $sin(omega t)$，并讓兩路信號保持嚴格的90度相位差，就能通過數學上的完美抵消去掉一個邊帶。然而，理想很豐滿，現實卻很骨感。在20世紀20年代的電子電路技術水平下，要實現穩定、精確的90度相位控制幾乎是不可能的任務。只要相位誤差出現幾度，本該被抵消的邊帶就會“死灰復燃”，導致信號干擾。這一工程難題，讓單邊帶通信在很長一段時間內只能停留在理論層面。
二、貝爾實驗室的破局：從波形到坐標
轉機出現在1928年。貝爾實驗室的一位天才工程師提出了一種全新的結構——相位法，這正是今天IQ調制結構的雛形。

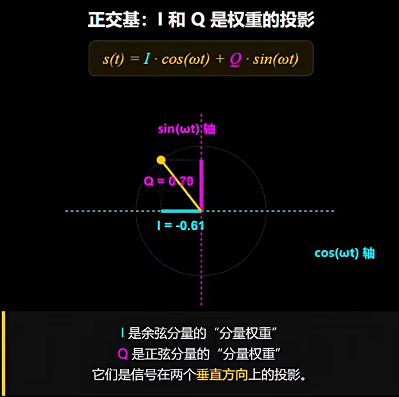

他利用三角公式將信號 $s(t)= A cos(omega t+phi)$ 展開，定義了兩個全新的量：$I = A cosphi$ 和 $Q = A sinphi$。于是，原本復雜的相位調制信號，被轉化成了兩個正交分量的線性組合。

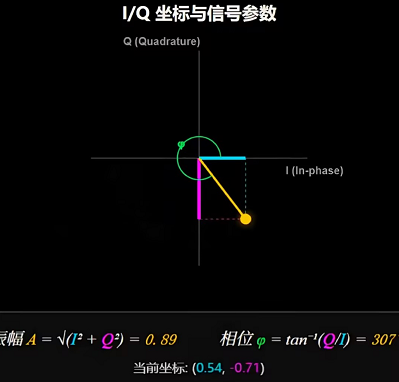

這里的 $I$（In-phase，同相分量）和 $Q$（Quadrature，正交分量）不僅僅是兩個信號，它們代表了兩個互相垂直的基函數。如果把這兩個權重畫在一個平面上，橫軸是 $I$，縱軸是 $Q$，那么任何一個無線信號就不再是一條波動的曲線，而變成了IQ平面上的一個點，坐標為 $(I, Q)$。
· 這個點到原點的距離，代表信號的振幅。
· 這個點與橫軸的夾角，代表信號的相位。
這一刻，通信工程師的視角發生了根本性的轉變：信號不再是時間的函數，而是復平面上的矢量。
[IQ星座圖示意圖]
三、復數的魔法：開啟高階調制的大門

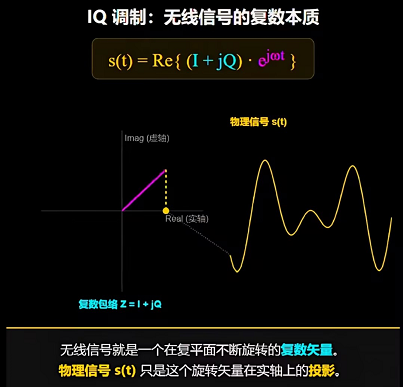

IQ調制的真正威力，在于它將物理世界的波形轉化為了數學世界的復數 ($I + jQ$)。
在發射端，機器生成兩條正交載波，分別乘上 $I(t)$ 和 $Q(t)$ 后相加；在接收端，通過相同的正交載波進行解調和低通濾波，就能完美分離出 $I$ 和 $Q$ 兩路數據。這種結構不僅解決了單邊帶生成的相位難題，更打開了通往高階調制的大門。
一旦信號變成了二維坐標，工程師就可以在這個平面上“玩花樣”。既然一個點可以代表一組 $(I, Q)$ 數據，那我們能不能在平面上放置更多的點？當然可以！這就是現代通信核心的正交幅度調制（QAM）。
在16-QAM中，平面上有16個點，每個點代表4個比特；在256-QAM中，有256個點，每個點代表8個比特。點的密度越高，單位時間內傳輸?shù)男畔⒘烤驮酱?。如果沒有IQ調制構建的這個二維空間，今天的5G千兆速率簡直是天方夜譚。
觀點延伸：維度的提升是進化的通用法則
回顧通信史，從單載波到IQ調制，本質上是從一維世界向二維世界的升維。這給我們一個深刻的啟示：當在原有維度上遇到瓶頸（如頻譜冗余、相位難以控制）時，單純修補往往收效甚微；而引入新的維度（正交分量），構建更高維的坐標系，往往能化繁為簡，釋放出巨大的潛能。
這種“升維思考”不僅適用于通信，也適用于我們解決復雜問題。當直線走不通時，不妨試著建立一個平面，尋找那個正交的突破口。
總結：看不見的二維高速公路
從消除冗余的邊帶，到構建復數域的信號空間，IQ調制完成了一場靜悄悄卻波瀾壯闊的革命。它將無線信號從單一的波形解放為平面上的自由矢量，讓頻譜資源的利用率達到了極致。
下次當你用手機流暢觀看4K視頻時，請記得：在你的設備內部，正有無數個 $(I, Q)$ 坐標點在復平面上飛速跳動。正是這種將“波形”轉化為“坐標”的智慧，構建了我們要連接的萬物互聯世界。
