導語 在電子工程的深夜里，無數工程師為信號完整性（SI）和電源完整性（PI）問題抓狂。示波器上的波形震蕩、眼圖閉合，往往讓我們陷入迷茫。
其實，很多問題的根源在于我們對“信號”的認知還停留在小學階段。今天，讓我們剝開“0”和“1”的表象，深入物理本質。在高速數字電路的世界里，你畫的從來都不是一根“電線”，而是一條“波導”。
我們經常掛在嘴邊的一句話是：“信號從發送端跑到了接收端”。這句話在低速世界勉強成立，但在高速世界里，它是一個巨大的誤區。
誤區一：是電子在跑嗎？ 如果真是電子一路狂奔，那信號的速度將受限于電子的漂移速度（通常非常慢，約幾毫米每秒）。但現實是，信號可以在納秒級跨越整個PCB板。真正跑的不是電子，而是電磁擾動。
誤區二：是電壓在跳變嗎？ 電壓高低只是接收端“看到”的結果，而不是傳播的過程。當你按下開關的瞬間，驅動器在信號導體和參考導體之間建立了一個時變電場，這個電場又激發出時變磁場。
核心觀點：
高速數字信號，本質上是受傳輸結構約束傳播的電磁波。
數字信號的“數字”二字，描述的是信息的編碼方式（0和1），而它的物理載體，本質上仍然服從麥克斯韋方程組的電磁場規律。你看到的高電平和低電平，只是這束波在特定時刻、特定位置被“截獲”的快照。
[電磁場在PCB微帶線中的分布示意圖]
你可能會問，為什么在51單片機或者低速邏輯電路里，我們不需要考慮這些復雜的物理場？
1. 集總參數 vs. 分布參數 在低速電路中，信號的波長（或上升時間）遠大于PCB走線的物理長度。此時，信號在連線上的傳播延遲可以忽略不計。我們用一個簡單的電阻、電容模型就能近似它，這叫“集總參數模型”。
2. 邊沿速率是關鍵 所謂的“高速”，很多時候不是由時鐘頻率定義的，而是由信號的上升/下降時間定義的。
· 低速： 邊沿緩慢，高頻成分少，場效應不明顯。
· 高速： 邊沿越快（如現代芯片的納秒甚至皮秒級邊沿），信號包含的高頻成分就越多。
3. 量變引起質變 一旦信號的有效高頻成分對應的波長，與互聯（PCB走線）的尺寸進入同一個量級，傳播延遲、反射、損耗就會迅速顯性化。這時候，你面對的不再是一個靜態的連線問題，而是一個真實的電磁波傳播問題。
當你進入高速領域，你會發現工程師的語言突然變了。低速世界討論的是電壓、電流、電阻；而高速世界討論的是：
· 傳輸線： 信號走的路。
· 特征阻抗： 電磁波在通道里的“摩擦力”。
· S參數： 信號在通道里的得失。
為什么會有這些概念？因?yàn)槲覀円鉀Q的是波動問題。
直覺： 提供電流回路。 物理本質： 場的回路要連續。 如果參考平面不連續，電磁場的分布就會發生畸變，導致阻抗突變，進而產生反射和輻射。

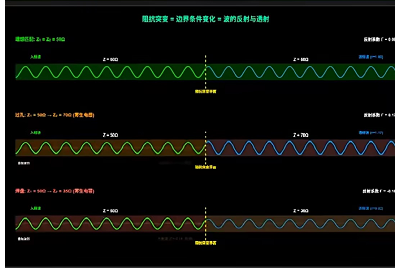

直覺： 信號反彈了。 物理本質： 波遇到邊界條件變化就會反射。 就像光從空氣射入水中會發生折射和反射一樣，電磁波遇到阻抗不連續點（如過孔、連接器、線寬變化），一部分能量會反射回源端，造成振鈴。
直覺： 兩根線抵消了噪聲。 物理本質： 改變了場的分布方式。 差分信號通過兩根線緊密耦合，使得電磁場主要集中在兩根信號線之間，對外界的輻射極小，同時對外界的干擾也具有極強的共模抑制能力。
? 為什么低速不用管？因?yàn)椤皥觥边€沒來得及顯靈
1. 參考平面為什么必須連續？
2. 為什么阻抗突變會帶來問題？
3. 為什么差分信號更抗干擾？

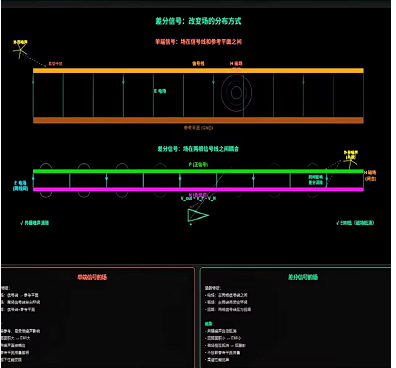

[單端信號與差分信號電磁場分布對比圖]
明白了上述原理，我們對PCB設計的認知必須進行一次升維。
你畫的不是“線”，是“通道”。
PCB上的每一個幾何細節，都在改寫電磁波的傳播環境：
· 信號線與參考平面： 決定了電場的建立。
· 介質材料： 決定了波的傳播速度和損耗。
· 線寬與線距： 決定了特征阻抗的大小。
· 過孔與焊盤： 這些往往是瓶頸，因?yàn)樗鼈冊诟膶懢植康倪吔鐥l件。
設計的核心任務： 給受結構約束傳播的電磁波，設計一條連續、可控、低失真的通道。
最后，讓我們把這件事壓縮成一句話：
高速數字信號的“數字”描述的是編碼，而它的物理傳播本質上仍然是電磁場問題。
當你下次面對一塊高速PCB時，請嘗試切換視角。不要問“信號到了沒有”，而要問：
· 這束波在通道里經歷了什么？
· 它有沒有被反射？
· 有沒有被介質吸收損耗？
· 有沒有因?yàn)榻Y(jié)構不連續而失真？
如果你能用這種“波動”的視角去審視每一個過孔、每一段走線，那么困擾你的信號完整性問題（SI）、電源完整性問題（PI）以及電磁兼容問題（EMC），都將變得不再神秘。下一次，我們將深入探討這套語言的核心——差分信號的S參數。
