為什么線距越近，阻抗反而越低？這背后的物理直覺你一定要懂
導語
在高速PCB設計的江湖里，流傳著一句“至理名言”：差分阻抗是單端阻抗的兩倍。
這句話聽起來朗朗上口，簡單易記，成為了無數工程師心中的“金科玉律”。但如果你真的把它奉為圭臬，不加思考地應用于每一個設計中，恭喜你，你的板子可能正面臨著嚴重的信號完整性風險。
上一期我們聊了差分阻抗的“前世”，這一期，我們要直擊它的“今生”。我們要回答一個核心問題：差分阻抗，到底該怎么算？ 你會發現，那個被你忽略了的“耦合系數”，才是決定阻抗高低的真正幕后推手。
首先，我們要給那句流傳甚廣的話“正名”。
說“差分阻抗約等于單端阻抗的兩倍”不算錯，但它只對了一半。在工程上，一個更完整、更精準的表達式其實是：
請注意，這里多出了一個神秘的 K。如果你只記住了“2倍”，而忽略了 (1-K)，你就忽略了一個至關重要的物理現象——耦合（Coupling）。
為什么會有這個 K？這要從兩根傳輸線的“相處模式”說起。
當兩根線在PCB上平行走線時，它們不再是獨立的個體。它們之間會產生電磁場的相互作用。這種相互作用，讓系統不再只有“單根線阻抗”這一個概念，而是誕生了兩種基本的傳播模式：
1. 偶模（Even Mode）：兩根線上的信號同向。這通常對應于共模信號。
2. 奇模（Odd Mode）：兩根線上的信號反向。這，正是我們討論差分信號時關注的情況。
很多時候，我們把差分線看作是兩根獨立的線，這是一種“靜態”的視角。但信號在傳輸線上傳播時，它們是動態的電磁波。奇模和偶模的概念，其實是把這種復雜的耦合系統，解耦成了兩個簡單的獨立系統來分析。這是電磁場理論中“模式分解”的智慧，也是我們理解高速信號傳輸?shù)蔫€匙。
核心真相：差分阻抗的“另一半”是奇模，不是單端
既然差分信號對應的是奇模，那么我們在計算差分阻抗時，核心量就不是單端特征阻抗（Z?），而是奇模阻抗（Zodd）。
我們來做一個簡單的物理推導：
奇模阻抗（Zodd）的定義：
假設整對線之間的總電壓差是 Vdiff 。在理想對稱的差分模式下，這個電壓差會平均分配到兩根線上：一根是 +Vdiff/2，另一根是 ?Vdiff/2 。
此時，兩根線的電流大小相等、方向相反。對于其中一根線來說，它在奇模下的阻抗定義為：Zodd=IVdiff/2
差分阻抗（Zdiff）的定義：
整對線的差分阻抗定義為總電壓差除以回路電流：Zdiff=IVdiff把這兩個公式一對比，我們立刻可以得到一個非常關鍵的結論：Zdiff=2?Zodd
看到了嗎？差分阻抗的“2倍”關系，乘的其實不是 Z0，而是 Zodd。
那么，什么時候 Zdiff，才會近似等于2Z0呢？
答案是：只有當兩根線幾乎沒有耦合時。如果兩根線離得足夠遠，奇模下每根線看到的阻抗 Zodd 就近似等于原來的單端特征阻抗 Z0。此時， Zdiff=2Zodd≈2Z0。
但在真實的PCB設計中，差分線通常都靠得很近，就是為了利用耦合效應來抗干擾。一旦有耦合，奇模下每根線看到的阻抗就會發生變化。
這才是今天最反直覺、也最重要的知識點。
在工程上，我們常用一個近似關系來描述耦合對阻抗的影響：
Zodd≈Z0(1?K)這里的 K，就是耦合系數。它表示兩根線之間耦合的強度。K 越小，耦合越弱；K 越大，耦合越強。
把這一步代入我們之前的公式，就得到了文章開頭的終極公式：Zdiff=2?Zodd≈2Z0(1?K)
這個公式揭示了什么？
它告訴我們，真正把差分阻抗拉低的，是兩根線之間的耦合強度 K。
這直接導致了一個非常反直覺的結論：
差分線間距越小，差分阻抗反而越低。
為什么？
因為線距越小，耦合越強，K 越大。根據公式 Zdiff≈2Z0(1?K) ，當 K 增大時，整個乘積自然就下降了。
這就好比兩個人靠得太近，彼此的氣場（電磁場）互相干擾，導致他們對外表現出的“抵抗力”（阻抗）變小了。
假設你的單端線設計為 50Ω。

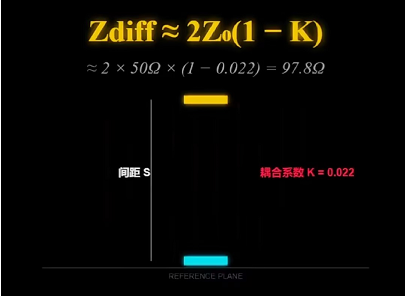

· 情況 A（無耦合）：兩根線離得很遠，K≈0。那么差分阻抗 Zdiff≈2×50×(1?0)=100Ω 。情況 B（強耦合）：兩根線靠得很近，假設 K=0.2。那么差分阻抗 Zdiff≈2×50×(1?0.2)=80Ω。
看，雖然你的單端線還是 50Ω，但因為耦合的存在，差分阻抗已經從 100Ω 掉到了 80Ω。如果你的目標是 100Ω 差分阻抗，這時候你就必須調整線寬或介質厚度，讓單端阻抗設計得比 50Ω 大一點，才能抵消耦合帶來的損耗。
最后，讓我們把這幾個容易混淆的量徹底理清楚。
這一期最重要的不是死記硬背公式，而是要建立清晰的物理圖像：
1. Z?（單端特征阻抗）：單根線孤獨行走時的阻抗。
2. Zodd（奇模阻抗）：兩根線手拉手（耦合）反向行走時，單根線看到的阻抗。
3. Zdiff（差分阻抗）：兩根線作為一個整體，對外表現出的阻抗。
它們之間的關系鏈條是：
Zdiff=2?Zodd≈2Z0(1?K)
寫在最后：
在高速電路設計中，直覺往往是靠不住的。電磁波的傳播充滿了反直覺的奇妙現象。
下次當你再面對差分線設計時，請不要只盯著“2倍”這個簡單的數字。試著去思考一下那兩根線之間的“耦合故事”。只有理解了Zdiff≈2Z0(1?K)背后的物理本質，你才能真正掌握阻抗控制的主動權，設計出信號完整性完美的電路板。
歡迎在評論區留言，分享你在差分阻抗設計中遇到的那些“坑”。
